液泡粪安装说明
弗高液泡粪系统介绍
☑ 弗高液泡粪系统由非标PVC管件、标准PVC管件和PVC管道组成。
☑ 弗高液泡粪系统通过猪舍粪池下预埋的管道系统所产生的负压快速排放粪污。
☑ 弗高液泡粪系统自70年代以来逐步取代了深粪沟和刮粪板，为现代化猪场提供可靠省心的粪污收集解决方案。
☑ 弗高液泡粪系统管径有200mm, 250mm和315mm。
☑ 弗高排放塞，最初被称为阿波罗球而广为人知。由于系统产生的负压巨大，我们逐步改进了排放塞的设计，确保其经久耐用。
☑ 弗高液泡粪系统要求排污系统为全封闭，以产生迅速排放所需的负压。弗高管件也可以用于没有负压的排污管道系统，但功能性会有显著差异。
☑ 弗高系统可以用来排放更粘稠的粪污，无须冲水，使得最终的废弃物总量最小。而没有负压的排放系统，需要冲水才能排放，废弃物总量更多，多至一倍。
☑ 弗高液泡粪管道系统需要标准管件包括斜三通、弯头、直接、变径接头等来连接管道。
弗高液泡粪系统中的核心部件为排放口，有三种连接方式。
1、马鞍座
这是最经济的解决方案，省去了正三通，在需要的位置开孔胶粘马鞍座即可。
管道的坡度通过五种不同高度的马鞍座来实现。
2、延长件
在需要安装排放口的位置，通过正三通+直管+延长件的方式胶粘。管道的坡
度通过直管的高度来调节。
3、带托槽正三通
这是最简便的解决方案。管道在需要的位置安装不同高度的带托槽正三通即
可。带托槽正三通有橡胶圈和胶粘两种连接方式。
✔ 为实现系统的功能性，还需要配套以下弗高产品：
- 排气阀
平时处于封闭状态，方式外部气体进入管道系统，保持管道内的负压。同时确保
管道内存在多余气体的时候可以排放，而防止出现爆管。
- 组合阀
防止粪污在不同高度的粪池内流动，防止粪污在排放时候溢漫到其他地势更低的猪舍。
- 检查井
日常处于封闭状态，在管道堵塞的时候可通过检查井用疏通工具进行疏通。
- 排放塞钢构
便于员工拔起排放塞。一些猪场用铁链或铁丝拔起排放塞，一方面操作不方便，猪只也经常玩耍破坏。
佛高系统技术要点

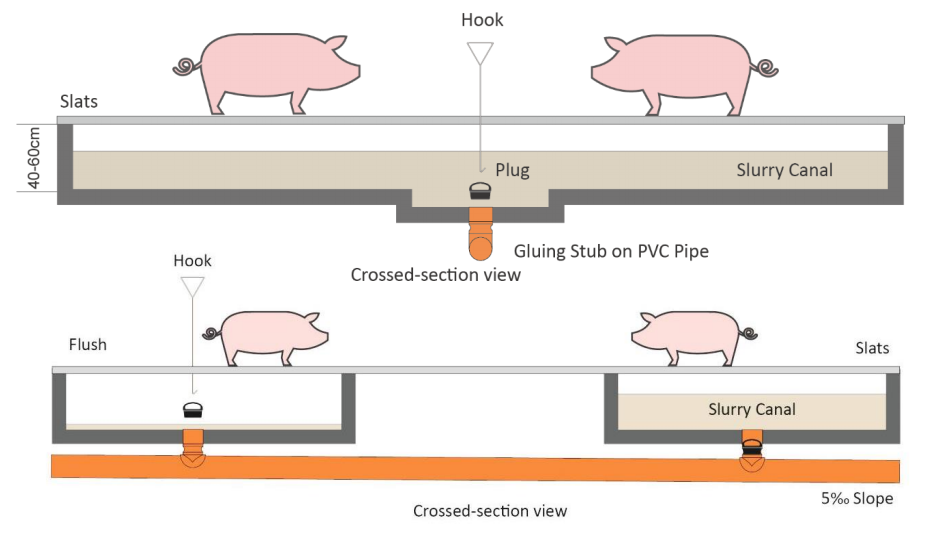

☑ 粪污排放原理是重力+气压差
☑ 弗高系统管道坡度为5‰
☑ 弗高液泡粪系统是全封闭系统。
☑ 管道整体坡度保持在5‰ 。相比排水管道，排污管道的坡度较小，以保证固体和液体粪污同时排放
☑ 在高差较大的山地项目中，可以采用弯头在短距离调整落差后继续保持5‰的坡度。
☑ 在地下水位较高的地区，管道可分段降坡。

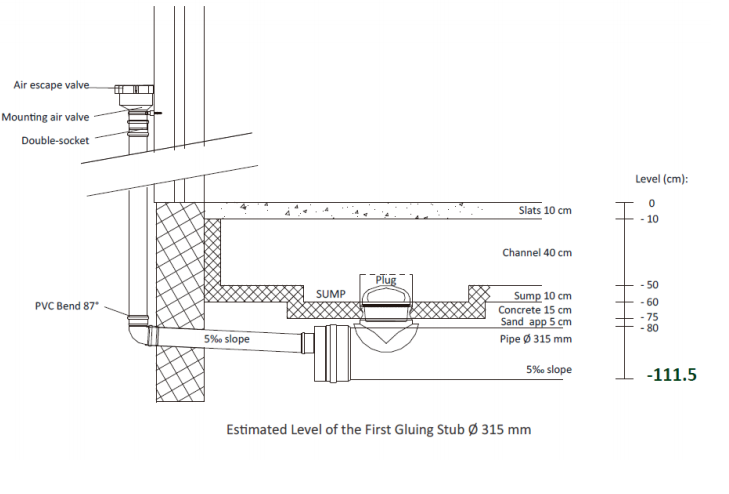

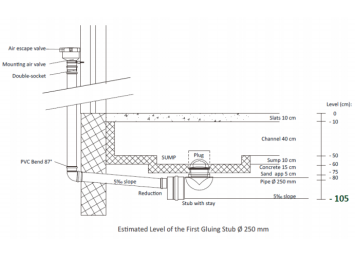

- 250mm和315mm第一个排放口的埋深如图所示：

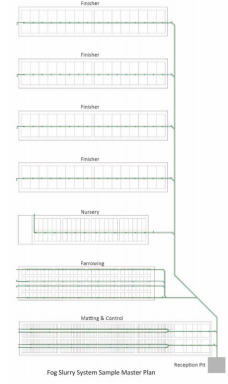

简化的管道总体设计图。
☑ 主管的高度低于支管。
☑ 管道的链接采用PVC通用管件，包括弯头、三通、延长件、变径接头等等。但是弯头角度不能大于45°。如需要较大角度，用两个45°接头。
☑ 埋管时管道底下垫10cm压实的砂子。
☑ 40-60cm的粪池保存2周的粪污。
☑ 不同管径的粪池的设计面积：
☑ Ø 200mm 0-10 m2 长度length ≤ 5m
☑ Ø 250mm 5-25 m2 长度length ≤ 10m
☑ Ø 315mm 10-35m2 长度length ≤ 12m
✔ 一个排放口所产生的负压有限，因此不能为了节约投资而随意减少排放口，否则将影响排放效果。
✔ 排放塞放在粪池中间。
✔ 粪池底部水平。
✔ 设置最小1×1米的集水坑， 深度10cm，不需要做斜坡。
✔ 粪池施工要确保防水。
- 超过36米的猪舍需要更长的马鞍座，或者加装延长件。
☑ 马鞍座胶粘干透后，进行混凝土粪池的施工。施工完毕，用砂轮锯将高出混凝 土集水坑的部分切除，最多可切除18cm。
☑ 延长件安装方法比较直观，不再赘述。高出集水坑的部分也同样切除。
☑ 马鞍座和延长件的粘沙部分约22cm。
☑ 系统需安装排气阀，保持管道内的负压水平，同时排除多余气体，以保证系统安全性。

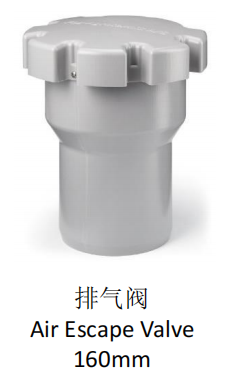

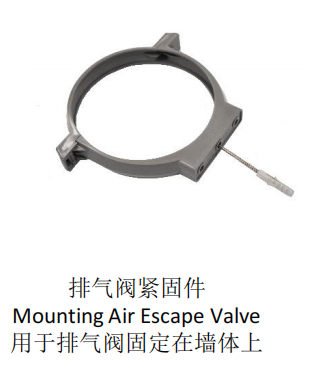

☑ Ø 110mm的排气阀主要用于Ø 250mm 的管道系统或者长度小于60米的Ø 315mm系统。
☑ Ø 160mm的排气阀主要用于长度大于60米的Ø 315mm 系统。
☑ 连接排气阀的管道也必须保持5‰的坡度，以保证被气压冲进排气阀管道的粪污可以排空。
☑ 猪场长度较短的，建议一端安装排气阀。猪舍长度超过75米的，建议两端安装排气阀。
☑ 主管道可按照下图安装排气阀。
☑ 从主管到提升井，需要安装排气阀，并用两个45o弯头实现水封。
☑ 提升井需通过承压管道和液面控制潜水泵，将提升井内的粪污及时泵送倒需粪池内。
☑ 暂存池的体积一般可以是30m³。项目规模较大的可以增大暂存池。
☑ 暂存池的水平高度和管道首端的漏粪地板一致。
☑ 山地项目中，暂存池必须更大。
☑ 分期开发的猪场，可以预留管道接口。
多层猪场
☑ 舍内管道采用250mm管径，主管道采用315mm管径。
☑ 为尽可能减轻楼板承重，混凝土粪池建议为30cm，可1-2周排放一次。
☑ 管道用不锈钢固定箍按照5‰的坡度固定在混凝土楼板/蓄粪池下。
☑ 为尽量减少管道高度的降幅，建议主管道放置在猪舍长边的中间。

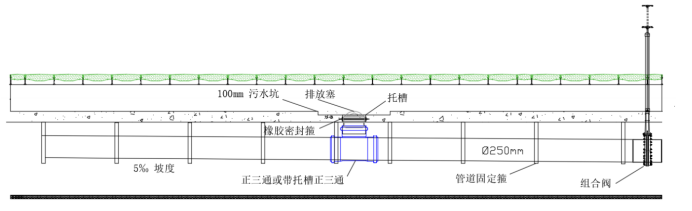

☑ 为防止胶粘马鞍座和延长件可能因长时间悬挂而造成胶粘处的松动，建议采用带托槽正三通，或正三通+托槽嵌件，三通两边安装管道固定箍，以确保排放口长期固定。带托槽正三通和托槽嵌件都有4个高度，满足管道的坡度设计。
☑ 混凝土粪池底部建议涂刷沥青，托槽嵌件和混凝土粪池之间建议采用橡胶密封箍，进行防漏。
☑ 每层管道出口安装一个组合阀，仅在排放时打开，其余时间关闭。
☑ 主管道顶端连接200mm排气管，以便排出管道内的多余气体。
☑ 胶粘建议使用填缝胶水，以确保管道密封不渗漏。
☑ 使用符合质量要求的PVC管道。
☑ 埋管后注意后续施工，以免压坏管道。严重的不均匀沉降也将造成管道破裂渗漏。
☑ 系统基本不需要维护，仅需要定期更换排放塞的橡胶圈。
☑ 万一出现系统堵塞，可通过检查井排除。

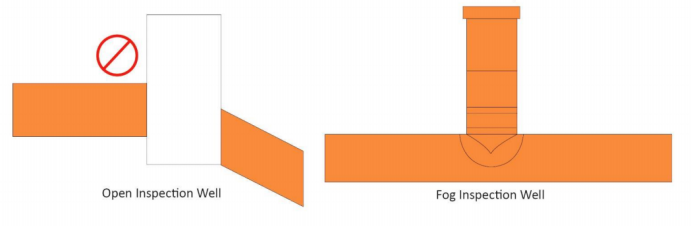

☑ 不应采用无法密封的混凝土检查井，因其将破坏系统的密封性，影响排放。检查井内将堆积粪污，还需要定期人工清理，非常不便。
使用方法
✔ 每个猪舍轮流排放，可将排污工作安排到工作人员的周工作计划中。工作人员在巡栏时就可拉起排放塞排放。每个排放口排放时间为3分钟左右。一次排放一个粪池。同时拔起太多排放塞，可造成其他排放塞被空气顶起而造成可能的漫灌。
✔ 排放时保持猪舍内空气流通。排放结束及时放回塞子，以免有害气体进入猪舍，对人畜造成伤害。
✔ 排放口可形成巨大的抽吸力，请勿手持排放钩和塞子于排放口附近，以面抽吸力伤害工作人员手指。
