升降产床安装说明
步骤一、准备地板
排列
错误示范
正确示范
步骤二：安装提升步骤
步骤2.1：将铁棒连接到梁上
2xSS铁圆棒Ø14mm（长度666/715mm） 4xSS螺母
检查
步骤2.2：支持VariPlus盒
2倍支持VariPlus盒子SS
4xSS教练螺栓M10x35
4xSS螺母，带有塑料插件M10
检查
检查
步骤2.3：轴的装配
2xSS轴
4xSS双连接带180mm

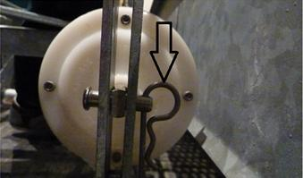

8xSS安全弹簧3.5mm
4xSS笔M10x22mm
4倍轴承块1.5英寸PP
手指指向背面，将轴连接在梁上剩余的孔上
梁的外部有铁圆杆和双连接带，梁的内部有安全弹簧
两个轴都应向后指向：
步骤2.4：将专业台阶板条放在梁上
步骤2.5：连接引导带
4x塑料导线条1100mm
点击梁下方的条，然后点击它在板条上：
步骤2.6:插入Vari Plus框
销脚应朝向地板的前部：
步骤2.7：将轴连接到VariPlus框上

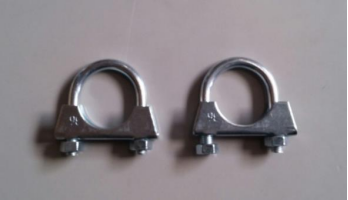

4x SS u-螺栓M10x100x70x100
8 x SS螺母与塑料插入件M10
将u型螺栓穿过轴承块，并固定在VariPlus箱上：
轴的销脚应向上指向：
步骤2.8：将拉杆连接到轴上
2x拉杆
2x个铁棒安装在拉杆上
6x客车螺栓M10x35
6xSS螺母，带有塑料插件M10
4xSS笔M10x37
4x安全弹簧3.5mm
2x铁棒安装到拉杆
6x教练螺栓M10x35
6xSS螺母与塑料插入件M10
检查
步骤3：插入气动
步骤3.1：准备气缸
4x气缸 8xSS笔M10x37 8x安全弹簧3.5mm
将笔完全向上推
步骤3.2：连接气缸
检查
步骤3.3：将空气软管连接到气缸上
检查
小猪巢的一侧（两划塑料板条）
检查
小猪巢的一侧（两划塑料板条）
检查
检查
检查
检查
空气软管红色ø6毫米
检查
一边划上一道塑料板条
小猪巢的一侧（两划塑料板条）
步骤4：完成地板和前面
1xGalvafrog
1x教练螺栓M8x50inbusRVS/Inox/SS
1xSS螺母与塑料插入件M8RVS/Inox/SS
1个三角条与括号在Vari+框
4xj锚 2x三条板（盒子后面和前面）
检查
步骤4.2：安装铸铁
2倍或3倍的铸铁板条
把第一块铸铁放在地板上，然后向后面推一点

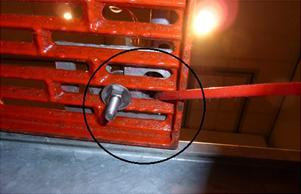

当使用高低轮廓的铸铁板条时，将高调的侧面放置在角落，在笔的前面。
步骤4.3：放置在前面
4xSS螺栓M8x40
4xSS螺母，塑料插件M8
8xSS平垫圈M8
检查
步骤4.4：用青蛙固定铸铁和部落
只有螺栓前板，这样你可以到达气缸，如果需要
检查
步骤5：安装操作部件
首先按照手册的示安装在地板上
步骤5.1：完成空气回路
空气软管红色ø6毫米
空气软管绿色ø6毫米
空气软管黑色ø6毫米
绿色和黑色从顶部进入前面，并通过与红色的洞相同的洞退出。这三个软管通过铁箱条，并通过气阀支架附近的孔出口。
步骤5.2：放置操作弹簧和气阀支架
2个排气夹具36毫米
气阀支架用螺栓固定在猪巢一侧的板条箱上（两划下塑料板条）
1个Galva气阀支架 1x操作弹簧1x分裂销3.2mm4xGalva笔170x8mm与ø4mm孔
操作部件需要与支架成正方形角
检查
操作部件需要是水平的
步骤5.3：放置气动阀
1x气阀
2x推进连接件6×1/8英寸直
1x推进连接件6×1/8英寸垂直
1xGalva螺母
操作部件需要与支架成一个正方形的角度
检查
步骤5.4：将空气软管连接到空气阀上
绿色软管连接到上部输入连接（空气输出）黑色软管连接到上部推进输入连接（空气输入）
1x气阀支架盖
1xGalva螺栓M8x12
检查
步骤5.5：连接软管至中央控制单元
绿色和黑色软管
2x空气适配器ø6mm-ø10mm
2xT-连接空气软管ø10mm
1个控制单元（每排）空气软管绿色ø10毫米空气软管黑色ø10毫米
将行的黑色空气软管彼此连接到控制单元
检查
1个控制单元，最大值为10层
